종래 사용되고 있는 테퍼와샤 |
Unit : mm |
|
| 호
칭 |
d |
t |
| ㄷ형
강용5˚ |
I형
강용8˚ |
| 10 |
11 |
3.05 |
3.45 |
| M12 |
14 |
3.8 |
4.05 |
| M16 |
18 |
4.5 |
4.6 |
| M20 |
22 |
4.25 |
5.2 |
| (M22) |
24 |
5 |
5.75 |
| M24 |
26 |
4.75 |
6.35 |
| M30 |
33 |
5.4 |
6.8 |
| (M33) |
36 |
5.1 |
- |
|
| |
|

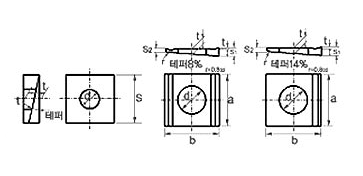

DIN ㄷ형용 테퍼와샤(8%), DIN 434 |
Unit : mm |
|
| d |
a |
b |
e(약) |
S1 |
S2 |
t |
100개당
중량 kg |
적용나사
직경 |
| 9 |
22 |
22 |
2.9 |
3.8 |
2 |
0.5 |
9.50 |
8 |
| 11 |
22 |
22 |
2.9 |
3.8 |
2 |
0.5 |
8.80 |
10 |
| 14 |
26 |
30 |
3.7 |
4.9 |
2.5 |
0.7 |
18.3 |
12 |
| 18 |
32 |
36 |
4.45 |
5.9 |
3 |
0.8 |
31.4 |
16 |
| 22 |
40 |
44 |
5.25 |
7 |
3.5 |
0.9 |
57.0 |
20 |
| 24 |
44 |
50 |
6 |
8 |
4 |
1 |
82.5 |
22 |
| 26 |
56 |
56 |
6.25 |
8.5 |
4 |
1 |
128 |
24 |
| 30 |
56 |
50 |
6.25 |
8.5 |
4 |
1 |
119 |
27 |
|
| |
|
DIN I형 테퍼와샤(14%), DIN 435 |
Unit : mm |
|
| d |
a |
b |
e(약) |
S1 |
S2 |
t |
100개당
중량 kg |
적용나사
직경 |
| 9 |
22 |
22 |
3.05 |
4.6 |
1.5 |
0.5 |
10.1 |
8 |
| 11 |
22 |
22 |
3.05 |
4.6 |
1.5 |
0.5 |
9.4 |
10 |
| 14 |
26 |
30 |
4.1 |
6.2 |
2 |
0.7 |
20.1 |
12 |
| 18 |
32 |
36 |
5 |
7.5 |
2.5 |
0.8 |
35.6 |
16 |
| 22 |
40 |
44 |
6.1 |
9.2 |
3 |
0.9 |
67.0 |
20 |
| 24 |
44 |
50 |
6.5 |
10 |
3 |
1 |
90.0 |
22 |
| 26 |
56 |
56 |
6.9 |
10.8 |
3 |
1 |
143 |
24 |
| 30 |
56 |
56 |
6.9 |
10.8 |
3 |
1 |
133 |
27 |
|
