파도와샤 |
| 기타제품 |
|
|
| |
|
| |
 |

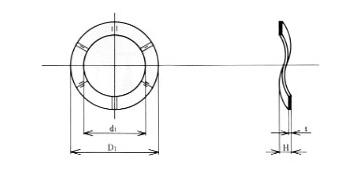

특성표 |
Unit : mm |
|
| Size
No. |
d1 |
D1 |
H |
t |
| 기준치수 |
허용차 |
기준치수 |
허용차 |
기준치수 |
허용차 |
기준치수 |
허용차 |
| WW
- 4 |
4.3 |
+0.3
-0.15 |
8 |
0
-0.5 |
1.5 |
+0.5
0 |
0.2 |
±0.02 |
| 5 |
5.4 |
9 |
1.5 |
0.3 |
±0.025 |
| 6 |
6.4 |
11 |
1.5 |
0.3 |
| 8 |
8.5 |
12.5 |
2 |
0.3 |
| 10 |
10.5 |
14.5 |
2 |
0.3 |
| 12 |
12.5 |
17 |
2.5 |
+0.7
0 |
0.3 |
| 14 |
14.5 |
20 |
2.5 |
0.3 |
| 16 |
16.7 |
22.5 |
2.5 |
0.3 |
| 18 |
18.7 |
26 |
3 |
0.3 |
| 20 |
20.7 |
29.1 |
3 |
0.3 |
| 23 |
23.5 |
+0.5
-0.3 |
31 |
0
-0.8 |
3.5 |
+1
0 |
0.3 |
| 26 |
26.4 |
34.2 |
3.5 |
+1
-0.5 |
0.3 |
| 30 |
30.4 |
39.3 |
3.5 |
0.3 |
| 32 |
33.8 |
46 |
4.5 |
0.3 |
| 38 |
39 |
+0.7
-0.5 |
51 |
0
-1.2 |
5 |
0.3 |
| 40 |
40.6 |
53.5 |
5 |
0.3 |
| 46 |
47.5 |
61 |
5.5 |
0.4 |
±0.03 |
| 50 |
51.4 |
67.5 |
5.5 |
0.4 |
| 53 |
54 |
69.8 |
6 |
0.45 |
| 60 |
61.9 |
79 |
6.5 |
0.45 |
|
|
